icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 874
Status: Offline
|
Zitat:
Original geschrieben von Oliver Arend
Wie sieht's denn bei so Software-Problemen aus? Wenn ich 1, 2, oder auch 3 Ausgänge als Servo, Timer oder sonstwie beschaltet haben möchte, dann wäre das doch wirklich nur ein Software-Problem, und von daher unabhängig von der Hardware zu lösen, oder?
Oliver
Das Problem ist, dass man die PWM-Erzeugung für den Servo die Harware im AVR machen lässt. Das spart jede Menge Arbeit, einfach Timer initialisieren und Schaltpunkte festlegen und der AVR erzeugt die Impulse quasi ohne Software. Aber leider nur an einem bestimmten Ausgangspin  In der aktuellen Sofwareversion ist das noch so gelöst. Zum Steuern des Servos brauche ich nur die Werte in einem Register ändern. Uli
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
tomcat
Epoxy-Meister
Registriert seit: Dez 2002
Wohnort: Seeheim-Jugenheim
Verein: SOLARIS-RMB
Beiträge: 269
Status: Offline
|
Hallo,
beim Steuern von Servos kommt mir immer RC-Steuerung in den Sinn. Vielleicht eine verrückte Frage oder Vorschlag. Könnte man nicht einen RC-Override einplanen, direkt auf der Platine oder ein Interface dafür? Das könnte Sinn machen, wenn ich z.B. eine Rakete, die außer Kontrolle gerät, manuell trennen/zerlegen will.
Grüße
Thomas
|
|
Reinhard
Überflieger
Registriert seit: Sep 2003
Wohnort: Österreich
Verein: TRA #10691, AGM
Beiträge: 1187
Status: Offline
|
Hi,
der AVR kann die Signale natürlich auch genausogut auswerten, wie er sie erzeugen kann. Bei meiner Schaltung (ähnlich dem MAGIER) habe ich den Triggereingang so konfiguriert dass er hardwareunterstützt PWM Signale auswerten kann, so dass man optional statt einem Abreisskontakt etc. auch einen RC Empfänger anhängen können sollte. Allerdings ist das nur eine einkanalige Lösung, und der Triggereingang verliert dann seine Standardfunktion.
Gruß
Reinhard
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 874
Status: Offline
|

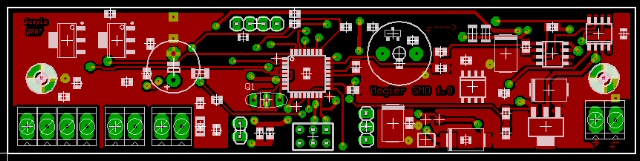

So es ist soweit....na zumindest fast  Magier Version SMD Version 1 nachdem ich mal etwas Zeit gefunden habe, habe ich mich drauf und dran gemacht, eine SMD-Variante des Magiers zu entwickeln. Neue Maße der Platine (28mm*120mm) wie ein G-Wiz-MC2. Es kommt auch eine neue Zündstufe zu Einsatz, da die alte Probleme beim erkennen des ARM-Schalters hatte. Außerdem besteht die Möglichkeit die Zündung per RC-Fernsteuerung mit angeschlossenem RC-Empfänger(ein Kanal wird ausgewertet). Die Platine geht bestimmt noch kleiner, aber ich muss die Prototypen zuhause fertigen, und da hab ich auf einige Besonderheiten zu achten.(entsprechend große Vias, keine Vias unter Bauteilen, Bedrahtete Bauteile die ein Löten von oben nicht zulassen, nur von unten anschliessen usw.). Das dauert etwas länger und der Platzbedarf ist natürlich auch größer. zwei Prototypen dürfte ich bis zum Solaris-Flugtag fertig bekommen(wenn Reichelt liefert  ) hier mal ein Bild vom Neuen:  Anregungen für die entgültige Version werde noch gerne angenommen. Uli
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|
Juhu  Toll, dass es weiter geht! Die Platine sieht ja echt toll aus. Viele kleine Bauteile  Gibt es eigentlich jetzt mehr als einen Servoausgang? Das war ja "eigentlich nur" ein Softwareproblem oder? Da bin ich mal gespannt die fertige Platine zu sehen. Grüße Scorpion_XIII
t(h)rust in GARDENA
|
|
icepic
SP-Schnüffler
Registriert seit: Okt 2003
Wohnort: Schönaich
Verein: Solaris-RMB e.V.;TRA #10579 L2;T2
Beiträge: 874
Status: Offline
|
Zitat:
Original geschrieben von Scorpion_XIII
Gibt es eigentlich jetzt mehr als einen Servoausgang? Das war ja "eigentlich nur" ein Softwareproblem oder?
Ja, es gibt drei Servoausgänge(einen regulären u. zweimal "missbrauchte Zündkanäle") es brauchen dann auch einige Bauteile nicht bestückt werden(Zündelko, Mos-FETs, usw..) Uli
Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
|
|
Scorpion_XIII
Poseidon
Registriert seit: Jun 2005
Wohnort:
Verein:
Beiträge: 1154
Status: Offline
|
Aber ginge denn von der Hardware beides? Erst ein Flug mit Pyrotechnik Dannach nach Softwareumstellung ein Flug mit 3 Servos?
t(h)rust in GARDENA
|
|
andreasweber
Poseidon
Registriert seit: Sep 2006
Wohnort: Straubing
Verein: Alleineflieger (leider!)
Beiträge: 1093
Status: Offline
|
Erstmal ganz großes Lob! Toll!
Wieviel wird denn ein fertiger für drei Servo konfigurierter Magier ungefähr kosten? Wird er zum selbstlöten sein?
Gruß Andy
Meine Texte sind nach irgendeiner Rechtschreibreform verfasst! Welche weiß ich selber nicht so genau! ;-)
http://www.ichwerdegooglebenutzenbevorichdummefragenstelle.com/
|
|
tomcat
Epoxy-Meister
Registriert seit: Dez 2002
Wohnort: Seeheim-Jugenheim
Verein: SOLARIS-RMB
Beiträge: 269
Status: Offline
|
Hallo,
absolut fantastisch, Uli. Und sogar über RC zu zünden, einfach klasse.
Grüße
Thomas
|
|
Reinhard
Überflieger
Registriert seit: Sep 2003
Wohnort: Österreich
Verein: TRA #10691, AGM
Beiträge: 1187
Status: Offline
|
Hi Uli, die Spione werden dich in Manching erwarten  Gruß Reinhard
|
|
|
