Also ich habe von jedem Board wenigstens 5 Versionen gespeichert, die quasi die Entwicklungsdschritte darstellen. Dann kann ich beruhigt irgendwas testen und herumschieben, ohne das ich hinterher von vorne anfangen muss!

Ich habe aber noch eine Frage zum Schaltplan drucken. wenn ich den einfach drucke, dann druckt er mir keinerlei Bezeichnungen mit. Wenn ich dann den Printbefehl und die Datei für Schaltpläne auswähle, dann kommt das gleiche. Ich habe nun die 2image Datei gewählt und dann gedruckt, aber kann man das auch direkt einstellen, welche Teile gedruckt werden sollen?

Mfg Fabian
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 840

Status: Offline

Beitrag 112905 [Alter Beitrag03. Februar 2007 um 23:35]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

Zitat:
Original geschrieben von FabianH



......dann druckt er mir keinerlei Bezeichnungen mit.




Welche Bezeichnungen fehlen denn ? Im Schaltplanmodul gibt es ja nicht viele Layer, entweder Names mit den Bauteilenamen (R1;R2) oder den Layer Value mit den Bauteilewerten (10k;BC238).

Bei cam2print sieht man ja in der Spalte rechts, welche Layer ausgedruckt werden !!!

Mit schematic.cam gedruckt oder ?

Uli

Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 112906 [Alter Beitrag03. Februar 2007 um 23:40]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

Also sowohl die Bauteilnamen, als auch die Bauteilwerte. Zudem druckt er auch keine Texte, die ich noch ins Schriftfeld eingefügt habe.

Die Layer hat er ja drin gehabt, das hat mich ja so gewundert. Ich habs sowohl mit Schematic, als auch mit layout versucht, kam aber das gleiche raus.

Mfg Fabian
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 840

Status: Offline

Beitrag 112910 [Alter Beitrag03. Februar 2007 um 23:55]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

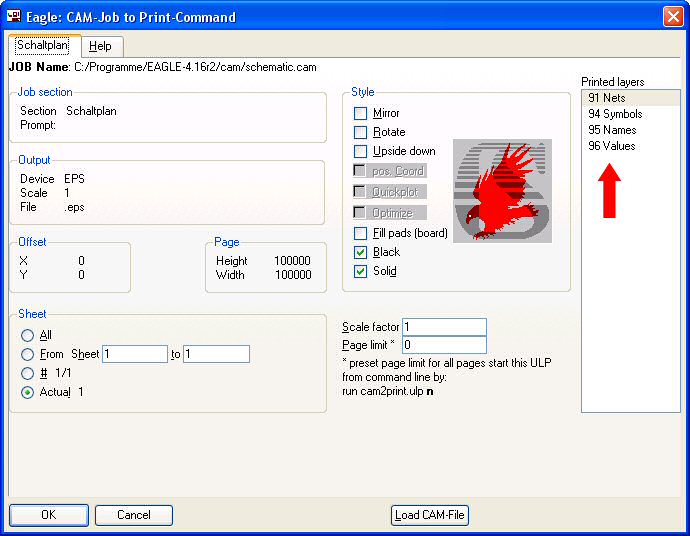

Sieht es bei Dir mit cam2print-Druck und schematic.cam-job so aus ?


Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
FabianH

Grand Master of Rocketry


Supervisor

FabianH

Registriert seit: Okt 2003

Wohnort: Gevelsberg

Verein: Ramog, Solaris-RMB, FAR

Beiträge: 4123

Status: Offline

Beitrag 112912 [Alter Beitrag04. Februar 2007 um 00:00]

[Melden] Profil von FabianH anzeigen    FabianH eine private Nachricht schicken   Besuche FabianH's Homepage    Mehr Beiträge von FabianH finden

Also bis auf das Windows-Design eins-zu-einswink

MfG Fabian
icepic

SP-Schnüffler

icepic

Registriert seit: Okt 2003

Wohnort: Schönaich

Verein: Solaris-RMB e.V.;TRA #10579 L2;T2

Beiträge: 840

Status: Offline

Beitrag 112913 [Alter Beitrag04. Februar 2007 um 00:11]

[Melden] Profil von icepic anzeigen    icepic eine private Nachricht schicken   Besuche icepic's Homepage    Mehr Beiträge von icepic finden

...hmmm...keine Idee mehr confused woran das liegen könnte ??

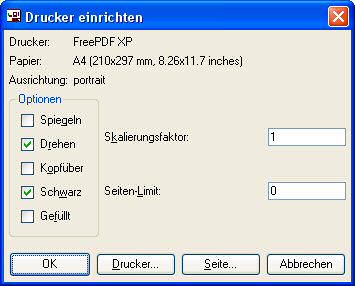

Drucker ist korrekt unter Datei-->Drucker einrichten eingestellt ??

Also so gehts bei mir !!! Beispiel auf PDF-Drucker !!!


Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!!
Turambar

SP-Schnüffler


Moderator

Turambar

Registriert seit: Jun 2005

Wohnort: Österreich

Verein:

Beiträge: 874

Status: Offline

Beitrag 113080 [Alter Beitrag05. Februar 2007 um 17:44]

[Melden] Profil von Turambar anzeigen    Turambar eine private Nachricht schicken   Besuche Turambar's Homepage    Mehr Beiträge von Turambar finden

Ich verstehe das mit den Layern nicht.. Wenn ich die Bauteile spiegle hab ich die Bottom-Ansicht, da ich da keine umrisse etc. will schalte ich die layer aus.

Nur wie komme ich jetzt zur bestückungsseite? Wenn ich den Top layer aktiviere habe ich noch immer keine Bauteile, und gespiegelt ist es auch noch immer..
Muss ich 2 .brds anlegen, einmal für top und einmal für bottom?

Bei der Eroberung des Weltraums sind zwei Probleme zu lösen: Die Schwerkraft und der Papierkrieg.
Mit der Schwerkraft wären wir fertig geworden.
- Wernher Freiherr von Braun

http://are.modellraketen.at

MfG
Stefan
Neil

99.9% harmless nerd


Administrator

Neil

Registriert seit: Aug 2000

Wohnort: Delft

Verein: SOLARIS

Beiträge: 7776

Status: Offline

Beitrag 113096 [Alter Beitrag05. Februar 2007 um 21:11]

[Melden] Profil von Neil anzeigen    Neil eine private Nachricht schicken   Neil besitzt keine Homepage    Mehr Beiträge von Neil finden

Hi,

nein, du hast alle Layer von oben, also der Bestückungsseite. Da kannst du dir auch Bottom anzeigen lassen. Das wäre so als ob die Platine durchsichtig ist. Wenn du jetzt aber Bottom belichten willst, mußt du ja die Folie unten auflegen. Oben bringt nichts weil die Platine in echt nicht durchsichtig ist. Da du zum unten drauf legen die Platine drehen mußt, mußt du das auch mit dem Ausdruck machen. Das erreichst du über das Spiegeln.
Ein zweites Board anlegen mußt du nicht, da du ja immer wieder die einzelnen Layer ein und ausschalten kannst, sowie spiegeln.

Gruß

Neil
