icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 80496
[
 30. Juli 2005 um 11:25]
Das übertragene Datenformat sieht so aus:
fm DD1SUN-1 to DD1SUN ctl UI pid F0 @095419z4849.66N/00916.14EO000/000/A=002778/6 T#076,111110 Die erste Zeile ist nur für das Protokoll und enthält die Quelladresse (DD1SUN-1) und die Zieladresse( DD1SUN). DD1SUN mein Funkrufzeichen !!! Das UI bedeutet, dass es sich um einen Informationframe und Steuerframe ohne Folgenummer handelt. Wer mehr über das Protokoll wissen möchte, einfach AX.25 in Google eingeben  Die nächste Zeile ist die Positionsdatenzeile: @ Datenbeginn 095419 Uhrzeit vom GPS in Zulu-Time (UTC) + 2h z Kennzeichen Zulu Time 4849.66N Position Breitengrad 48° 49.66' Nord / Trennzeichen 00916.14E Position Längengrad 9° 16.14' East O ein Ohh Kenzeichnung für Ballon im APRS-Format (gibt keine Rakete, nur SpaceShuttle  )000 Kurs (hier drei Nullen) / Trennzeichen 000 Geschwindigkeit (hier drei Nullen) / Trennzeichen A=002778 Höhe in Meter (hier 277.8 m !!!) / Trennzeichen 6 Anzahl der sichtbaren Satelliten Leerzeichen T Telemetrieblock #076 Anzahl der Übertragene Datenpakete 0 - 255 , Trennzeichen 111110 Bits von Port D vom Microcontroller Status. Könnten dig. Zustände übertragen werden !! Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 80497
[
30. Juli 2005 um 11:50]
Wer sich die Daten mal anhören möchte, hier eine Kostprobe !!!
Achtung klingt schrecklich !!! GPS-TRACKER 1200baud AFSK Ich habe Euch gewarnt !!!  Uli Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
|
Dirk
Überflieger Registriert seit: Feb 2002 Wohnort: Woltersdorf (Berlin) Verein: AG Modellraketen, L1, T2, §7, §20,§27 Beiträge: 1887 Status: Offline |
Beitrag 80506
[
30. Juli 2005 um 14:47]
hui ... wenn das bei den Leuten von SETI aus dem Lautsprecher kommen würde, dann wären ein paar Herzanfälle wohl garantiert
Erinnert mich irgendwie an mein erstes(n) 2400er Modem... Gruß Dirk |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 81118
[
09. August 2005 um 10:55]
So die BC-Tage sind vorbei, und die Projekte wurden vorgestellt.

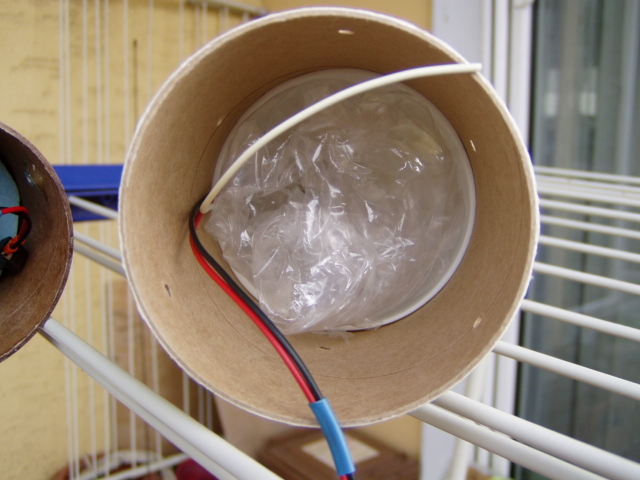

Hat es nun funktioniert oder nicht ???!!! Hier die Ergebnisse von meinem Experiment: Die GPS-Tracker Elektronik wurde in die Spitze meiner Rakete eingebaut, mittels Bubble-Wrap Technik(diese Knallfolie mit den Luftblasen), geht schnell und ist sicher !!! Folgende Datei wurde angehängt: Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 81119
[
09. August 2005 um 10:56]

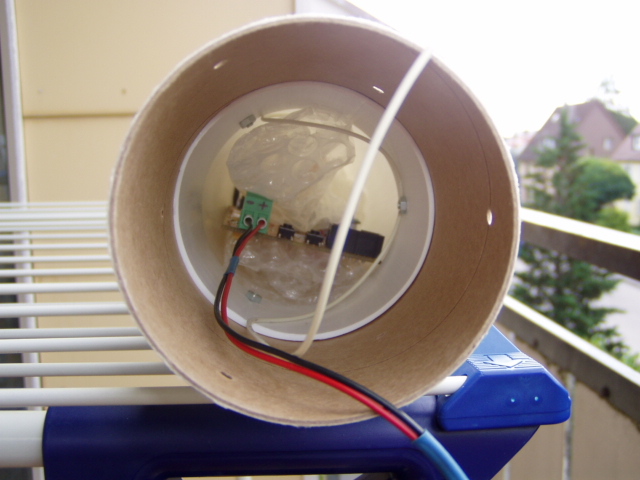

weiter innnen:
Folgende Datei wurde angehängt: Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 81120
[
09. August 2005 um 10:58]

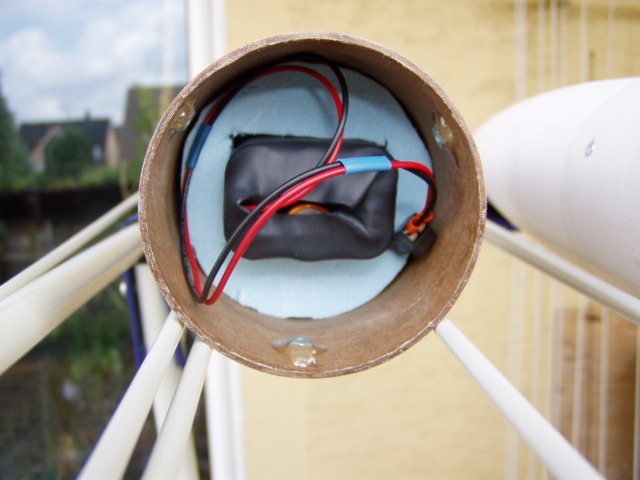

ganz oben in der Spitze die GPS-Antenne(quer fixiert). Und unten im Kuppler der Akku !!
Folgende Datei wurde angehängt: Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 81121
[
09. August 2005 um 11:05]
Wie lief es nun ab, während den BC-Tagen ?
Also Rakete fertig gemacht, dann ab auf die Startrampe. Am Funkgerät ein kräftiges Signal vom GPS-Tracker, das von Laptop dann auch angezeigt wurde. Ich dann beschäftigt mit Startvorbereitungen der Rakete(SALT einschalten, Zünder einbauen usw.) und dann der Start auf Aerotech H180W: Folgende Datei wurde angehängt: Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 81122
[
09. August 2005 um 11:06]
Im Flug....
Folgende Datei wurde angehängt: Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 81125
[
09. August 2005 um 11:14]

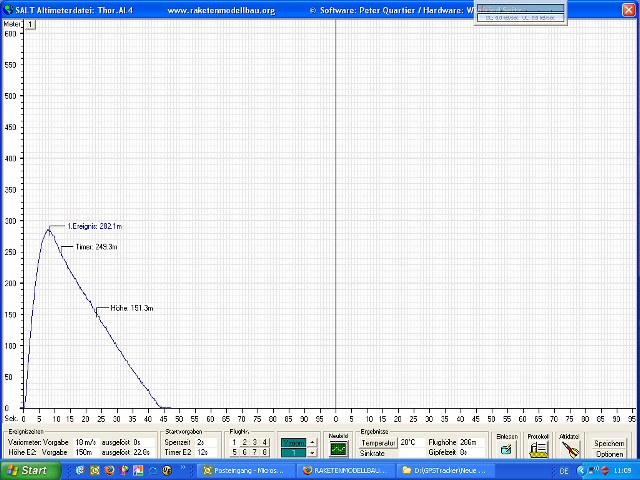

Nach perfektem Öffnen des Vorfallschirms, kam dann leider schon etwas früh der Hauptschirm, da ich Trottel den Timer des Salts übersehen hatte, und der auf 12s eingestellt war
 Aber was solls mit dem Experiment wollte ich ja sehen ob man die Rakete wiederfindet, und da wäre eine Landung 2m neben der Startrampe sowieso nicht optimal gewesen Und so wurde sie etwas weiter abgetrieben..... Folgende Datei wurde angehängt: Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
|
icepic
SP-Schnüffler Registriert seit: Okt 2003 Wohnort: Schönaich Verein: Solaris-RMB e.V.;TRA #10579 L2;T2 Beiträge: 840 Status: Offline |
Beitrag 81131
[
09. August 2005 um 11:28]
Nach der Landung zuerst zurück ins Zelt und schauen, was die Daten vom GPS machen.

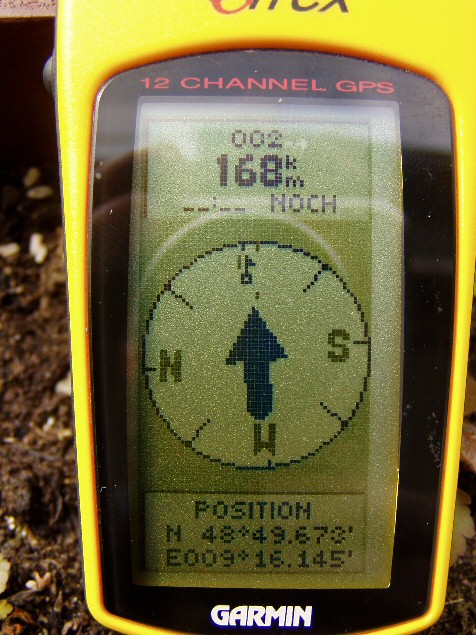

Und ins Funkgerät gelauscht......nichts  Auf den Laptop geschaut, Display dunkel Ich Depp habe nicht bedacht, dass der Läppi im Akku-Betrieb schon nach 15min in den Schlafmodus geht, so wurde der wichtige Teil während des Fluges nicht aufgezeichnet  Aber warum jetzt kein Signal mehr ??? Funkgerät geschnappt und in Richtung Rakete marschiert. .....Nichts ......da plötzlich wieder ein Signal mit voller Signalstärke. Also wieder zurück ins Zelt und Funke an Lappi angeschlossen und siehe da.....Daten......mit Position.....am Boden liegende Raktete sieht 6 GPS-Satelliten.Also Koordinaten ins Hand-GPS eingegeben und los gings .....160 m bis zur Landestelle. Richtung stimmte auch, da ich den orangenen Fallschirm ja schon von weitem sah. 100m .....50m.....10m.....3m, ich stehe an der Landestelle, das GPS schickt mich zwar noch 3m weiter, aber das ist eben die Ungenauigkeit !!! Hier das Hand-GPS bei mir wieder zuhause(168 km !! bis zu Landestelle der Rakete) Folgende Datei wurde angehängt: Die Frage ob man den "neusten" PC hat, beantwortet man sich, wenn man links neben der SPACE-Taste schaut !!!! |
