Portal > Forum > Einsteiger, Raketen bis 20g Treibmittel, Klasse T1 > Tips und Hilfestellungen zum Einsteigen > Wie macht ihr die Finslots in eure Körperrohre ?
| Autor | Thema |
|---|---|
|
Doublegene
SP-Schnüffler Registriert seit: Jan 2021 Wohnort: Heiligkreuzsteinach Verein: Solaris / TRA / AGM Beiträge: 532 Status: Offline |
Beitrag 7656012
, Wie macht ihr die Finslots in eure Körperrohre ?
[
 14. Juni 2023 um 00:45]
Über Techniken / Werkzeuge / Vorrichtungen / Erfahrungen oder generell Anregungen würde ich mich sehr freuen !
Gerne auch Hinweise zu alten Threads …Bilder … Vielen Dank Marco |
|
McTschegsn
Epoxy-Meister Registriert seit: Mai 2022 Wohnort: Dreieich Verein: AGM Beiträge: 455 Status: Offline |
Beitrag 7656018
[
14. Juni 2023 um 07:10]
Bisher haben mir meist die Rohre von Klima die schon geschlitzt sind gute Dienste geleistet.
Ansonsten anzeichnen und dann (bei Pappe) mit dem Cutter in mehreren Schnitten. Bei Glasfaser oder Pertinaxrohren (nicht i Raketen aber in anderen Modellen schon verarbeitet) gehts genauso (bei GfK ggf mit einer heissen Kinge) oder eben mit einer handgeführten Dremel. Einige Kollegen haben sich da Vorrichtungen gebaut wo die Dremel eingespannt wird, das war mir bisher aber zu aufwändig. |
|
RalfB
Grand Master of Rocketry
Registriert seit: Apr 2004 Wohnort: Verein: AGM, Tripoli L2 Beiträge: 2810 Status: Offline |
Beitrag 7656019
[
14. Juni 2023 um 09:06]
Moin,
genau darüber denke ich auch nach. Ein paar tolle Ideeen habe ich hier gefunden Link Das mit der Kreissäge gefällt mir bisher am besten. In meinen kleinen Akkuwinkelschleifer von Bosch kann man auch Sägeblätter einspannen. Die Halterung/Adapter zum einspannen der Maschine ist auch schon fertig. Weiter bin ich aber noch nicht gekommen. Ich sammle erst noch Teile für mein neues Projekt.  Gruß Ralf Geändert von RalfB am 14. Juni 2023 um 20:00 #Don’t Look Up |
|
AchimO
Poseidon Registriert seit: Jul 2014 Wohnort: Berlin Verein: AGM Beiträge: 1519 Status: Offline |
Beitrag 7656021
[
14. Juni 2023 um 12:19]
Ich habe das bisher auch durch Anzeichnen und grob Ausschneiden mit dem Cutter gemacht. Danach mit einer Feile gerade gemacht und auf Maß gebracht, aber ich gehöre sowieso eher zu den "Handarbeitern" und nicht zu den "Maschinisten".
Klar, bei sehr großen Raketen geht das so nicht. Gruß Achim laminare necesse est! Im übrigen bin ich der Meinung, dass die Raketenvereine einem Verband beitreten sollten! |
|
Oliver Arend
Administrator
Registriert seit: Aug 2000 Wohnort: Great Falls, VA, USA Verein: RMV/Solaris/AGM/TRA L1/TCV/MDRA/NOVAAR Beiträge: 8351 Status: Offline |
Beitrag 7656022
[
14. Juni 2023 um 14:10]
Bei Pappe geht Cutter und viel Geduld sehr gut, auch bei dicken Rohren. Pertinax/Phenolic mit dem Dremel in der Hand führt bei meinem (mangelnden) Talent zu schlechten Ergebnissen.
Holger hatte seinerzeit einen Slot-Fräs-Service, das war natürlich der Luxus. Mit den großen (4x8' und 5x10') CNC-Maschinen in meinem Makerspace hier könnte ich natürlich auch passende Vorrichtungen bauen ... Oliver |
|
Doublegene
SP-Schnüffler Registriert seit: Jan 2021 Wohnort: Heiligkreuzsteinach Verein: Solaris / TRA / AGM Beiträge: 532 Status: Offline |
Beitrag 7656027
[
14. Juni 2023 um 21:00]
Vielen Dank euch allen ! Da sind ja einige Anregungen dabei ! Ich werde weiter nachdenken .
Frage mich zwar wie ich die Coker Seite zu fin slot jigs übersehen konnte :-) aber es scheint wohl immer nur individuelle Lösungen … was für verschiedene Schlitzbreiten / Rohrdurchmesser und eine Verriegelung zum fixieren bei 3 oder 4 Finnen ist wohl schwer zu realisieren … Da braucht man dann so einen Laser wie Pierre mit zusätzlicher Achse zum drehen des Rohres … Genug geträumt ;-) Grüße Marco |
|
Cover1987
Raketenbauer Registriert seit: Jan 2022 Wohnort: Mannheim Verein: Solaris, TRA #27401 L1 Beiträge: 178 Status: Offline |
Beitrag 7656039
[
14. Juni 2023 um 22:54]
Wir hatten es davon ja schon mal kurz

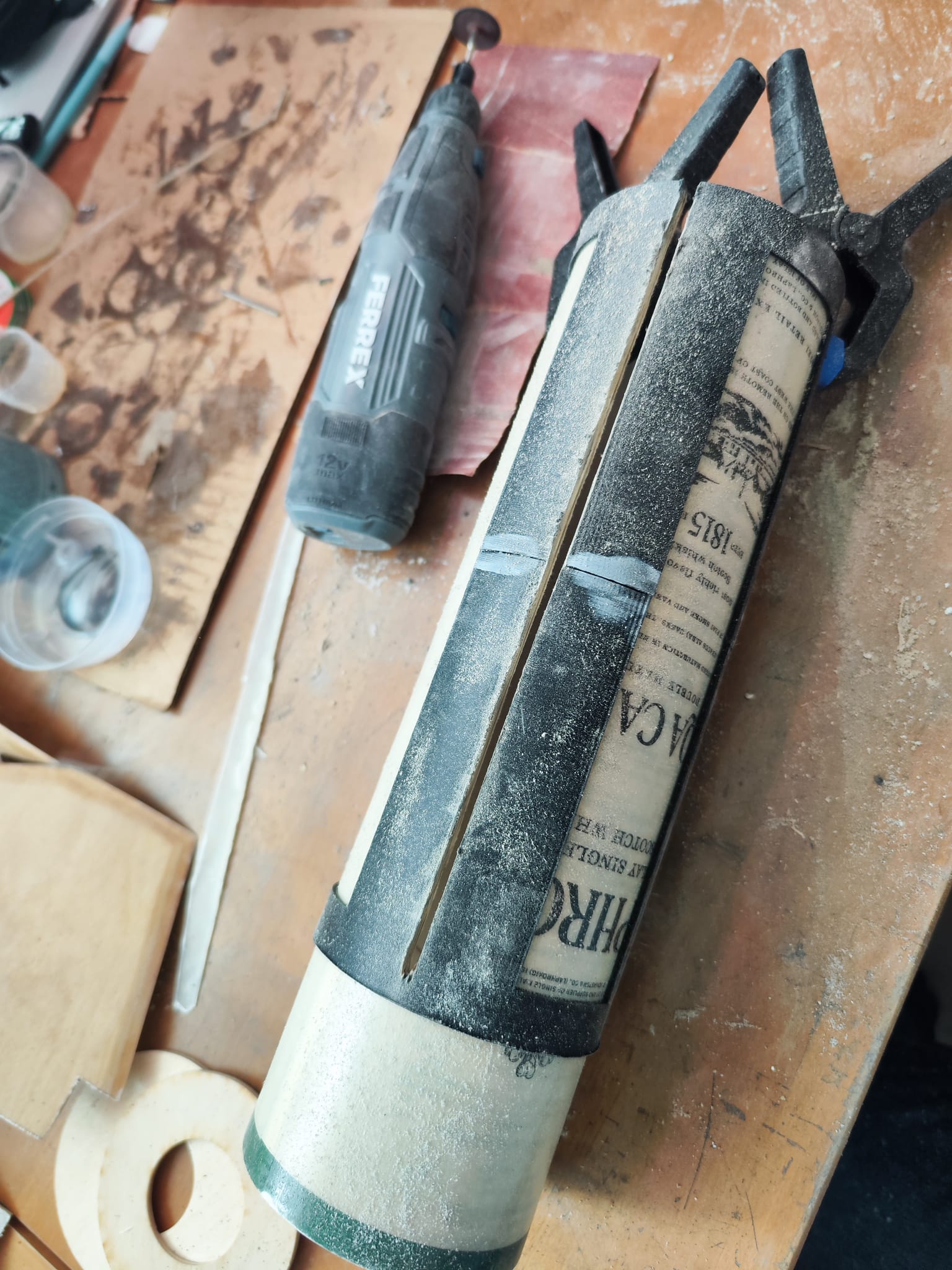

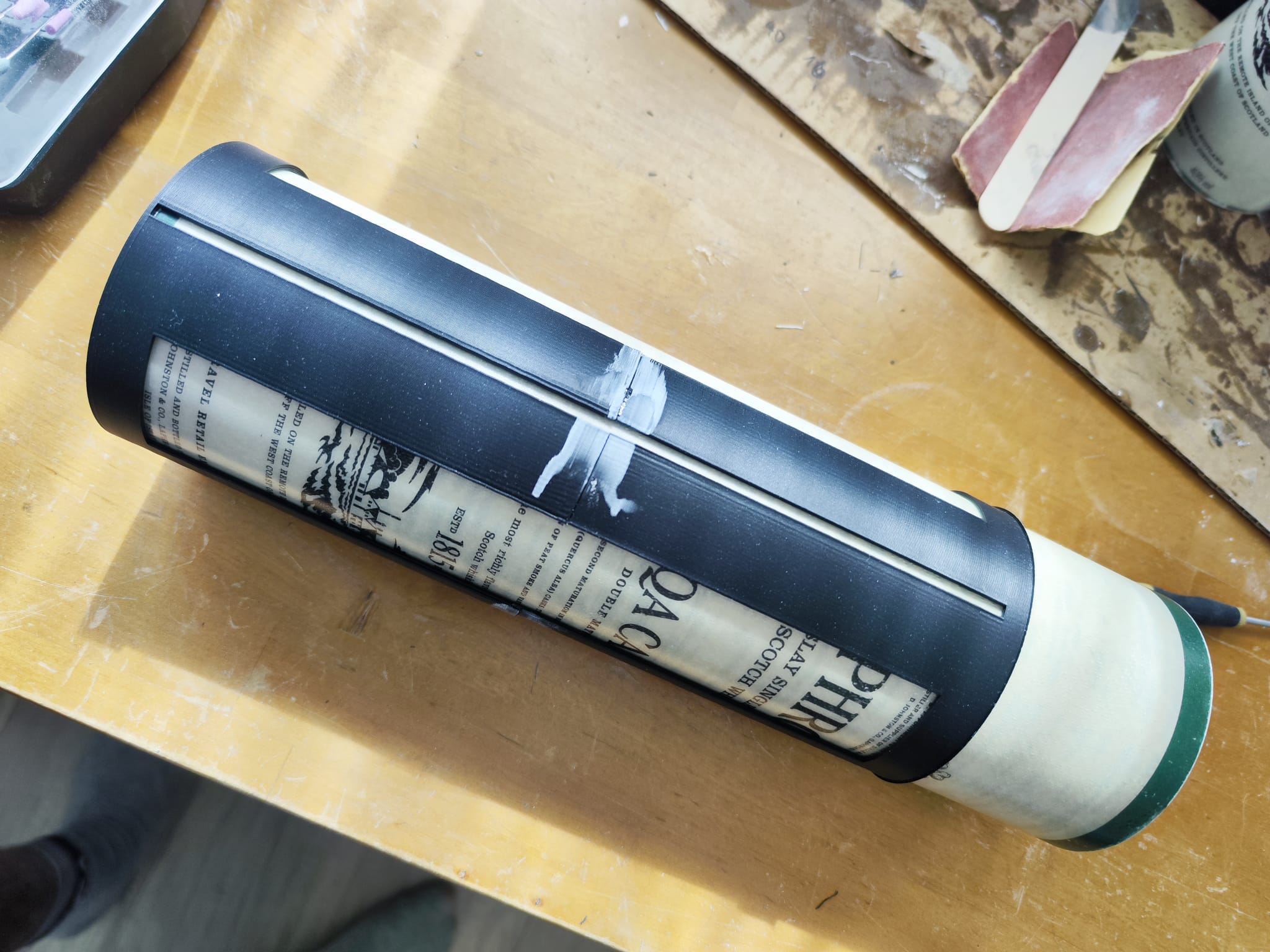

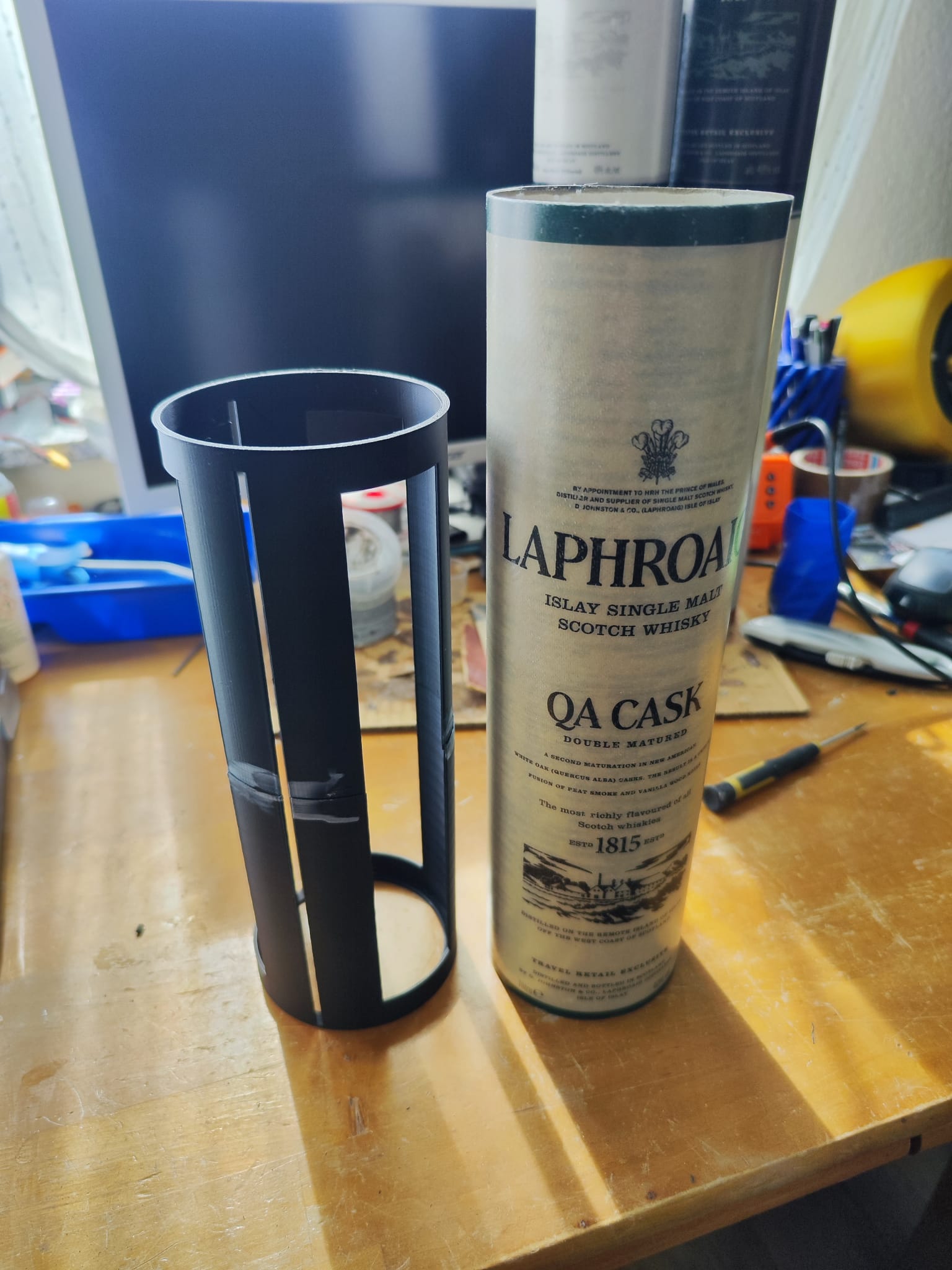

Meine 3D gedruckte Vorrichtung um per Hand die Slots auszudremeln (Ist auch im Laphroicket-Thread zu sehen): Das ganze ist natürlich individuell auf den Durchmesser für das Rohr angepasst. Bei längeren Slots muss man je nach z-Achsenlänge des Drucker 2 bis x Elemente nehmen und verkleben. Ich habe den Halter mit 2 Klemmen fixiert und los ging das fröhliche dremeln mit der Trennscheibe. 2 Lagen Glas gingen ganz gut durch. Ich habe immer die letzten Centimeter bis zum Ende des Tubes erst ganz zum Schluss getrennt, um mehr Stabilität (strukturelle Integrität) zu haben. Auch die Vorrichtung war am Ende "geschlossen". Trennt man dann die letzten Centimeter für Finnen zum "Einschieben" auf wird es sehr wabbelig. Ein kleines Zeitraffervideo hab ich auf die Schnelle mal auf Youtube dazu gestellt: https://www.youtube.com/shorts/7tTBFae2PzY Gruß Stefan |
|
Doublegene
SP-Schnüffler Registriert seit: Jan 2021 Wohnort: Heiligkreuzsteinach Verein: Solaris / TRA / AGM Beiträge: 532 Status: Offline |
Beitrag 7656040
[
14. Juni 2023 um 23:37]
Geil danke Stefan für das Video! Was ist das für ein Zwischenschritt jeweils nach dem dremeln ? War das ein Fräser ?
Grüße Marco |
|
Cover1987
Raketenbauer Registriert seit: Jan 2022 Wohnort: Mannheim Verein: Solaris, TRA #27401 L1 Beiträge: 178 Status: Offline |
Beitrag 7656041
[
15. Juni 2023 um 00:01]
Genau, ich hab kurz noch einen Fräser benutzt um das Ende der Slots einigermaßen sauber zu bekommen. Sonst hat man ja mit der Trennscheibe mehr oder weniger schöne, geschlitzte Enden.
Und wenn man ihn schon kurz drin hat bin ich auch noch einmal die Kante entlang gegangen, wäre aber nicht nötig gewesen. Gruß Stefan |
|
Andreas B.
Grand Master of Rocketry Registriert seit: Nov 2002 Wohnort: Freistaat Sachsen Verein: AGM (P2,L2) TRA#9711 Beiträge: 5249 Status: Offline |
Beitrag 7656047
[
15. Juni 2023 um 21:33]
Hi Marco,

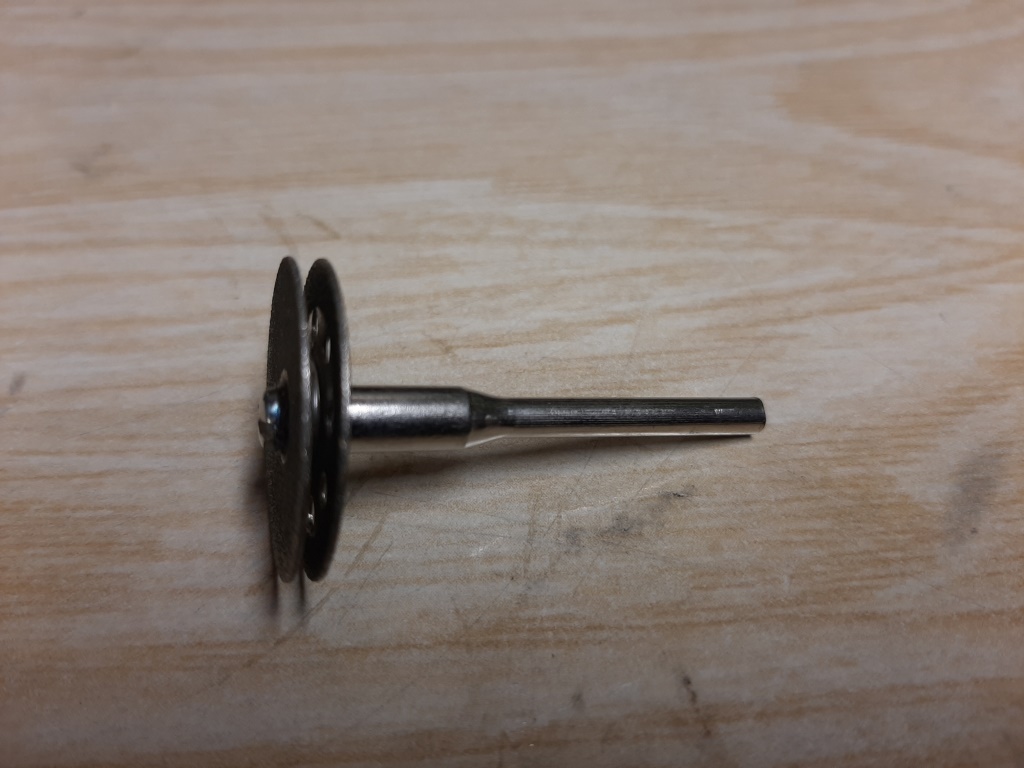

also ich schlitze meine Rohre auch noch auf die altmodische Art mit dem Dremel... Allerdings habe ich mir ein kleines Tool aus zwei Diamantscheiben mit Unterlegscheiben dazwischen gebaut welche auf die jeweilige Flossenbreite angepasst werden, so das bei etwas Übung und ruhiger Hand die "Nacharbeit" entfällt !Andreas |
