Hallo,

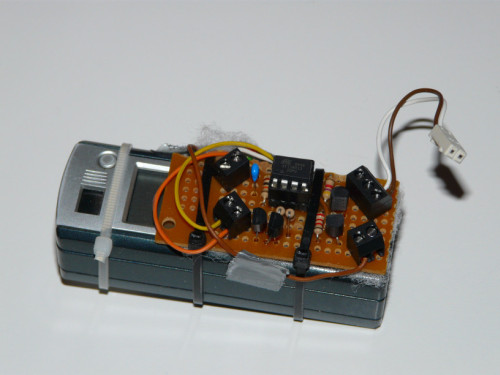

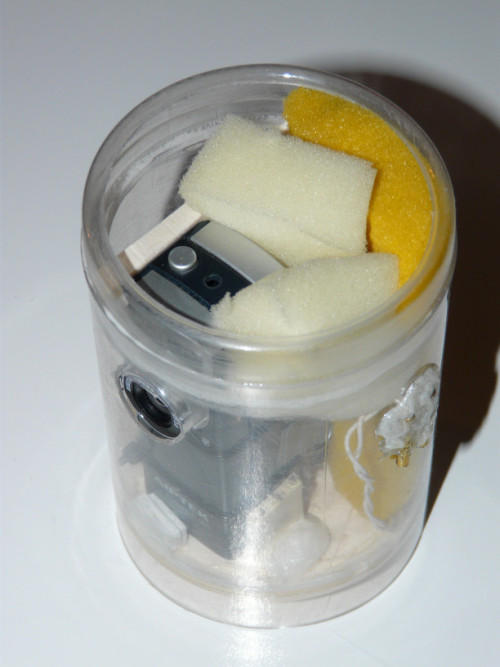

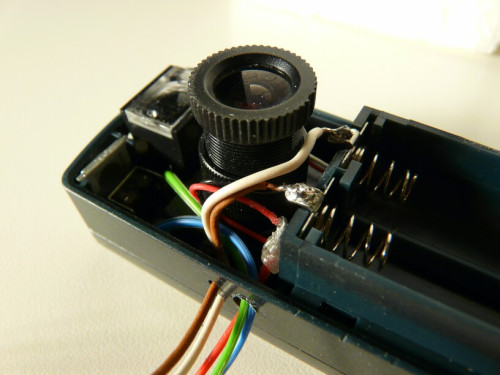

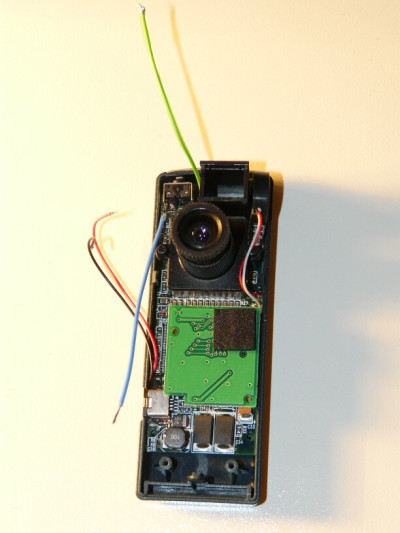

vor einiger Zeit hatte ich eine PenCam verbaut, jetzt kam der größere Bruder die Mega-PenCam unter den Lötkolben. Da die Kamera durch ihren Stromsparmodus schnell wieder aus geht, bzw. nur ein paar Minuten Aufnahmezeit hat, ist es sehr schlecht solch eine PenCam in einer Wasserrakete zu betreiben. Denn an einer unter Druck stehenden Rakete eine Kamera zu aktivieren ist gefährlich!!! Ich habe also die Tasten per Kabel nach außen geführt, einen Mikrokontroller angeschlossen der die Tastendrücke simuliert, und einen Abreißkontakt an die Rakete angebracht. Steht die Rakete fertig aufgepumpt auf der Rampe ziehe ich den Kontakt mit einer langen Schnur ab. Die Kamera wird angeschaltet und beginnt das Video. Dann erfolgt der Start Dazu ist im Archiv eine kleine Beschreibung zu finden -> hier Die geöffnete Kamera mit den angelöteten Kablen: Platine mit ATTiny und ein paar Transistotren und Widerständen: Eingebaut in Flaschensegment: Grüße Scorpion_XIII t(h)rust in GARDENA |
The big launch
PU-Meister Registriert seit: Sep 2006 Wohnort: Mühldorf Verein: Beiträge: 263 Status: Offline |
Beitrag 7173997
[13. März 2010 um 23:12]
Hi, schön gemacht. Aber für was der Attiny? Es muss doch bloß der Modus und Auslöseknopf gedrückt bleiben vorm start. Und dann muss der Modusknopf beim start geöffnet werden.
Edit: könntest du evtl die Anschlüsse des Power kabels fotografieren, die sind bei mir ausgerissen^^ Geändert von The big launch am 13. März 2010 um 23:34 Gardena 4ever |
Scorpion_XIII
Poseidon Registriert seit: Jun 2005 Wohnort: Verein: Beiträge: 1154 Status: Offline |
Beitrag 7173999
[14. März 2010 um 00:09]
Hi,
wie oben schon beschrieben bleibt die Mega-Pencam nicht an sondern geht nach kurzer Zeit aus. Außerdem hat man mit dem Attiny mehr Möglichkeiten, z.B. Video oder Bilder, früher oder später auslösen... Welches "Power Kabel" meinst du denn? Von der Batteriehalterung gehen 2 Kabel zur Platine, ich glaube es waren schwarz und rot für Minus- und Pluspol... Gruß Scorpion_XIII t(h)rust in GARDENA |
The big launch
PU-Meister Registriert seit: Sep 2006 Wohnort: Mühldorf Verein: Beiträge: 263 Status: Offline |
Beitrag 7174900
[14. März 2010 um 00:46]
Hi,
das mit den Bildern macht Sinn, das mit dem Anbleiben meiner Meinung nach ned, da man ja einfach nur rxd und Txd auf Gnd legen muss um die Kamera im Dauermodus zu lassen. Hast du eigentlich einen Attiny der V Serie verwendet oder regelst du die Spannung auf 3 Volt für die Kamera herunter? Zu den kabel: Ja, genau die mein ich Ich bräuchte bloß ein Bild oder eine Beschreibung, damit cih weiß, wo die auf der Platine angelötet sind. Würde mir seeeeehr weiter helfen Gardena 4ever |
Scorpion_XIII
Poseidon Registriert seit: Jun 2005 Wohnort: Verein: Beiträge: 1154 Status: Offline |
Beitrag 7174901
[14. März 2010 um 11:11]
Hallo,

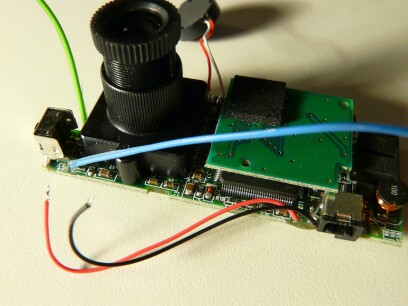

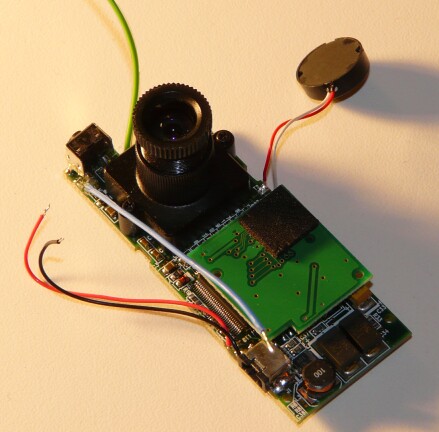

das mit dem auf Masse legen funktioniert bei der normalen Pencam. Ich habe dazu das USB-Kabel in verkürzter Form und einem "speziellen" USB-Stecker mit kurzgeschlossenen Pins mit fliegen lassen. Bei meiner Mega-Pencam funktionierte das aber leider nicht so. Die normalen ATtiny funktionieren auch bei 3V, es muss keiner der V-Serie sein. In der Anleitung im Archiv sind glaube ich alle Bilder drin, die ich gemacht habe...aber hier nochmal die zwei die dir vielleicht weiterhelfen könnten. Grüße Scorpion_XIII Geändert von Scorpion_XIII am 14. März 2010 um 11:12 t(h)rust in GARDENA |
The big launch
PU-Meister Registriert seit: Sep 2006 Wohnort: Mühldorf Verein: Beiträge: 263 Status: Offline |
Beitrag 7174904
[14. März 2010 um 11:46]
Danke dir vielmals. Endlich hab ich die richtigen Pins gefunden .
Wenn die Pencam 5 Volt über die Usb buchse bekommt bleibt sie dauerhaft an. Ich werde mal die nächsten Tage eine kleine Steuerung entwerfen, aber leider mit einem attiny2313 , da die Attiny 85 alle sind . Hat deine Cam eigentlich schon erste Videos gemacht? Auf dem Boden sehen die Bilder nämlich dermaßen lausig aus, dass ich mir nix ansehbares drunter vorstellen kann Mfg, Flo Gardena 4ever |
Scorpion_XIII
Poseidon Registriert seit: Jun 2005 Wohnort: Verein: Beiträge: 1154 Status: Offline |
Beitrag 7174907
[14. März 2010 um 13:34]
Bitte
Aber 5V zu bekommen bei einer 3V Versorgung ist dann auch nur mit Zusatzteilen zu erreichen Videos habe ich schon gemacht...es geht schon mit der Qualität solange die Sonne scheint. Dafür ist die Pencam aber recht günstig in der Anschaffung. Gruß Scorpion_XIII Geändert von Scorpion_XIII am 14. März 2010 um 13:34 t(h)rust in GARDENA |
